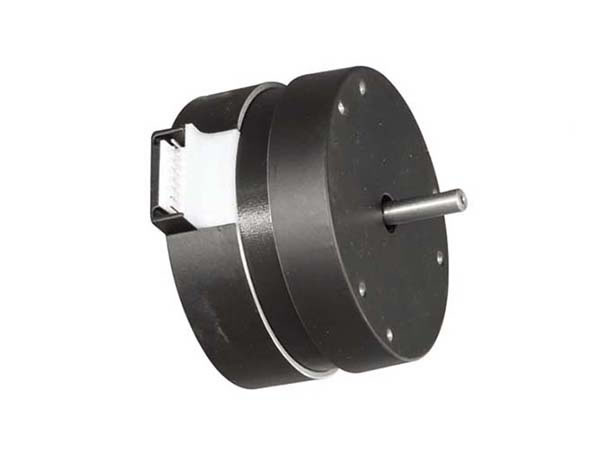

Moteur à courant continu sans balais rond 72 mm

Moteur sans balais série 72 (courant continu)

 Moteur à courant continu sans balais rond 72 mm

Caractéristiques du moteur sans balais
1. Conception de moteur électrique compact avec connecteur pour une installation rapide.
2. Enroulements de qualité et aimants en terres rares.
3. Le moteur à engrenages DC présente des options supplémentaires, y compris l'agencement de l'arbre prolongé, les connecteurs, les terminaux et les guides.
4. Notre personnel de fabrication dédié dispose de capacités de fabrication et gamme complète d'équipements d'inspection pour garantir la qualité du moteur sans balais.
5. Ces moteurs sont généralement appliqués aux instruments d'essai et d'inspection, matériels médicaux et appareils portables de haute précision.

Applications
1. Automatisation des bureaux
2. Instruments d’inspections & tests
3. Equipements médicaux
4. Dispositifs portables de haute précision

Spécifications générales
Type d'enroulement En étoile
Angle à effet Hall Angle électrique 120 degrés
Dépassement de l'axe 0.025mm
Jeu radial 0.025mm @ 460g
Jeu axial 0.025mm @ 4000g
Effort radial maxi 75N @ 20mm à partir de la bride
Effort axial maxi 15N
Classe d'isolement Classe B
Rigidité diélectrique 700VAC 1 minute
Résistance d'isolement 100 MΩMin ., 500VDC
Spécifications du moteur sans balais 72 mm
Numéro de référence Tension Courant à vide Vitesse à vide Couple Courant nominal Vitesse nominale Couple
(MAX)
Couple Constant Inertie du rotor Poids Longueur
Unités VDC A RPM Nm A RPM Nm Nm/A Kgmm 2 Kg m m
72SW01 30 0.45 7000 0.06 2.3 4900 0.18 0.1 6 0.35 40
72SW02 30 0.5 7000 0.07 2.3 4900 0.21 0.1 9.5 0.4 45
72SW03 30 0.55 7000 0.08 2.3 4900 0.24 0.1 13.8 0.5 55

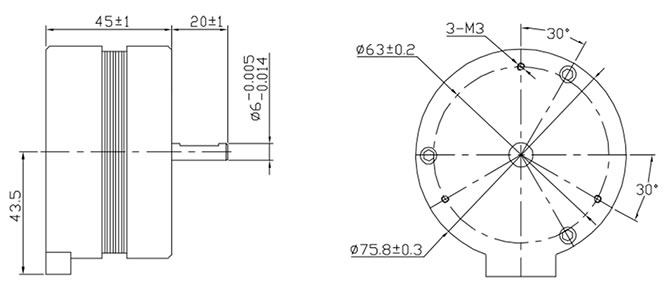

Contour du moteur
