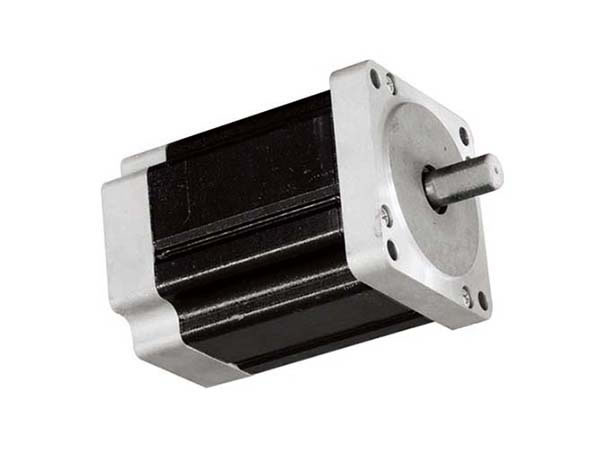

Caractéristiques du moteur sans balais
1. Faible taux de maintenance mais performance plus fiable.
2. Température satisfaisante élevée, mais avec une réduction de la consommation de l'alimentation électrique.
3. La hauteur variable des tôles de stator permet à ce moteur d'avoir différents couples nominaux évalués par les ingénieurs de conception.
4. Ce moteur sans balais se caractérise par un faible bruit et moins de vibrations.
5. Large gamme de couple de sortie avec courbe de couples et vitesses très reconnue par nos clients.
6. Cette série de moteurs à engrenages DC est largement appliquée aux équipements de remise en forme, machines CNC, machines textiles et machines de menuiserie.
Applications
1. Systèmes de positionnement et automatisation
2. Equipements de remise en forme
3. Machines CNC
4. Machines textiles
5. Machines pour menuisier
| Type d'enroulement | En étoile |
| Angle à effet Hall | Angle électrique 120 degrés |
| Dépassement de l'axe | 0.025mm |
| Jeu radial | 0.025mm ＠ 460g |
| Jeu axial | 0.025mm ＠ 4000g |
| Effort radial maxi | 75N ＠ 20mm à partir de la bride |
| Effort axial maxi | 15N |
| Classe d'isolement | Classe B |
| Rigidité diélectrique | 1500VAC 1 minute |
| Résistance d'isolement | 100MΩMin. ,500VDC |
| Numéro de référence | Tension | Courant à vide | Vitesse à vide | Couple | Courant nominal | Vitesse nominale | Couple (MAX) | Couple Constant | Inertie du rotor | Poids | Longueur |
| Unités | VAC | A | RPM | Nm | A | RPM | Nm | Nm/A | Kgcm 2 | Kg | m m |
| 90SW01 | 220 | 0.4 | 4200 | 1 | 2.8 | 3000 | 5 | 0.85 | 155 | 1.8 | 75 |
| 90SW02 | 220 | 0.6 | 4200 | 2.0 | 5.5 | 3000 | 10.0 | 0.85 | 265 | 3.0 | 108 |
| 90SW03 | 220 | 1.0 | 4200 | 3.0 | 8.5 | 3000 | 13.0 | 0.85 | 355 | 4.0 | 128 |
