Caractéristiques
1. La conception optimisée avec des enroulements de qualité permettent d'éviter toute surcharge.
2. Le moteur avec balais adopte des aimants permanents en ferrite de qualité pour plus de couple élevé à vitesse plus faible du moteur électrique.
3. L'ensemble de balais en cartouches peut être remplacé pour éviter une défaillance prématurée du moteur.
4. Des solutions optionnelles telles que les arbres prolongés et les supports de flasque palier peuvent être évalués sur demande par des professionnels.
5. Notre moteur avec balais est certifié UL et EMC.
6. Ce produit est populaire parmi les ingénieurs d'application qui développent les fauteuils roulants, les voiturettes de golf et les convoyeurs.
Applications
1. Fauteuils roulants
2. Voiturettes de golf
3. Machines de levage
4. Systèmes de couverture automatique
Spécifications générales
| Plage de tension |
12 & 24 VDC (240VDC également disponible) |
| Plage de puissance de sortie |
150-500 W |
| Plage de vitesse |
1000-6000 RPM |
| Température de fonctionnement |
-20 ℃ ~ +40 ℃ |
| Classe d'isolation |
F (Veuillez nous contacter pour la classe B) |
| Type de boîtier |
Type fermé (Le type ventilé est également disponible.) |
Spec for 100mm brushed DC motors
| Numéro de référence |
Tension |
Courant à vide |
Vitesse à vide |
Couple |
Courant nominal |
Vitesse nominale |
Puissance nominale |
Longueur |
| Unités |
V |
A |
RPM |
Nm |
A |
RPM |
W |
m m |
| 100ZYT001 |
24 |
3.5 |
3921 |
0.8 |
15.6 |
3454 |
289 |
165 |
| 100ZYT003 |
36 |
1 |
2380 |
0.8 |
7.5 |
2150 |
180 |
165 |
| 100ZYT009 |
24 |
1.5 |
2510 |
0.8 |
11 |
2150 |
180 |
127 |
| 100ZYT029 |
24 |
1.5 |
3500 |
0.8 |
15 |
3000 |
250 |
127 |

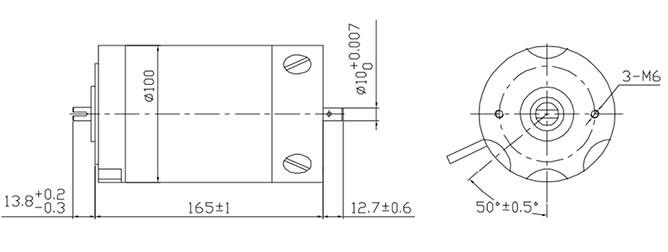

Contours du moteur
