Caractéristiques du moteur

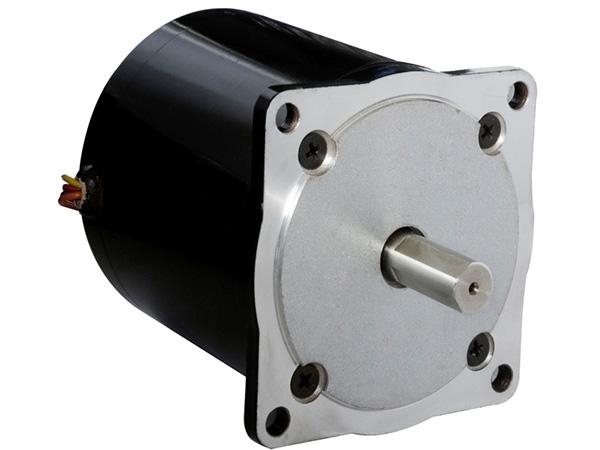

1. Taille NEMA 34
2. Angle de pas de 1,8° avec une précision de -/+5%
3. Flasque palier partie avant en aluminium et boîtier noir revêtement en poudre
4. Performance de courbe satisfaisante pour couple/vitesse
5. Les configurations d’assemblage, d’arbre prolongé et d’enroulement personnalisable sont disponibles.
Applications
1. Machines CNC pour fraisage et perçage
2. Métiers à tisser informatisés
3. Machines de traitement du bois
4. Hachoirs pour déchets
| Modèle | Tension de phase (V) | Courant de phase (A) | Angle de pas (°) | Résistance de phase (Ω) | Inductance de phase (mH) | Couple de maintien (g.cm) | Nombre de fils conducteurs | Couple de détente (g.cm) | Inertie du rotor (g.cm2) |
| 86BYGX450A-003 | 5.8 | ≤1.6 | 1.8 | 3.6 | 27 | 1.76 | 4 | 0.8 | 0.64 |
| 86BYGX450A-008 | 2.35 | ≤2.5 | 1.8 | 0.94 | 7 | 1.96 | 4 | 0.8 | 0.64 |
| 86BYGX450A-014 | 1.4 | ≤4.5 | 1.8 | 0.31 | 1.3 | 1.6 | 8 | 0.8 | 0.64 |
| 86BYGX450B-005 | 3.6 | ≤3 | 1.8 | 1.2 | 11 | 4 | 4 | 1.5 | 1.3 |
| 86BYGX450B-008 | 3 | ≤4 | 1.8 | 0.75 | 3.5 | 2.8 | 8 | 1.5 | 1.3 |
| 86BYGX450B-025 | 2.8 | ≤4 | 1.8 | 0.7 | 9.8 | 4.1 | 4 | 1.5 | 1.3 |
| 86BYGX450C-002 | 4.2 | ≤3.5 | 1.8 | 1.2 | 5.2 | 3.6 | 8 | 2.5 | 1.9 |
| 86BYGX450C-003 | 4 | ≤4 | 1.8 | 1 | 6 | 4 | 8 | 2.5 | 1.9 |
| 86BYGH450A-001-XX | 4 | ≤2 | 1.8 | 2 | 6 | 2.3 | 6 | 0.85 | 0.66 |
| 86BYGH450B-001 | 6.27 | ≤1.65 | 1.8 | 3.8 | 24 | 5.2 | 4 | 1.3 | 1.2 |
| 86BYGH450B-002-XX | 3.9 | ≤3 | 1.8 | 1.3 | 7.5 | 5.1 | 4 | 1.3 | 1.2 |
| 86BYGH450B-003-XX | 3.2 | ≤4 | 1.8 | 0.8 | 5.2 | 5.4 | 4 | 1.3 | 1.2 |
| 86BYGH450C-001-XX | 6 | ≤4 | 1.8 | 1.5 | 6 | 7.6 | 6 | 2.3 | 1.8 |
