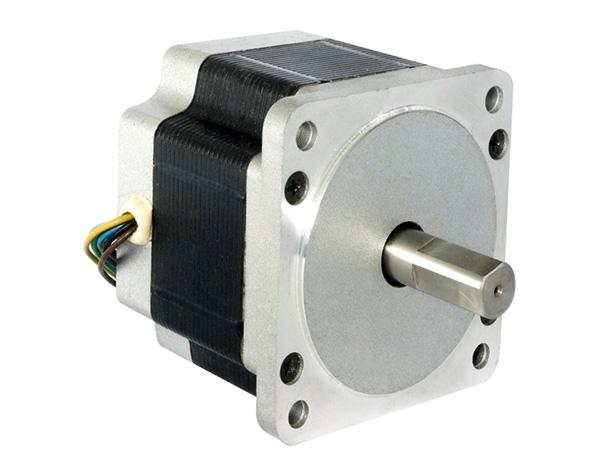

Caractéristiques du moteur
1. Taille de 85 mm avec un angle de pas de 1,8°
2. Configuration d’enroulement 2 phases ou 4 phases
3. Construction avec roulements à billes NMB
4. Relativement amélioré avec un couple de maintien optimisé
5. Corps de longueur flexible
6. Diélectrique 500V en CA 1 minute
Applications
1. Machines de découpe plasma / à la flamme
2. Machines de découpe laser
3. Robots industriels
4. Machines CNC de traitement du métal
| Modèle | Tension de phase (V) | Courant de phase (A) | Angle de pas (°) | Résistance de phase (Ω) | Inductance de phase (mH) | Couple de maintien (g.cm) | Nombre de fils conducteurs | Couple de détente (g.cm) | Inertie du rotor (g.cm2) |
| 85BYGH450A-001 | 4.4 | ≤2 | 1.8 | 2.2 | 10 | 2.8 | 8 | TBA | 1.4 |
| 85BYGH450A-002 | 3 | ≤3 | 1.8 | 1 | 4.4 | 3.5 | 8 | TBA | 1.4 |
| 85BYGH450B-001 | 6.4 | ≤2 | 1.8 | 3.2 | 12 | 4 | 8 | TBA | 2.7 |
| 85BYGH450B-004 | 1.9 | ≤3.5 | 1.8 | 0.53 | 6.5 | 6.5 | 4 | TBA | 2.7 |
| 85BYGH450B-008 | 2.6 | ≤6 | 1.8 | 0.43 | 2.5 | 6.8 | 8 | TBA | 2.7 |
| 85BYGH450C-001 | 7.8 | ≤2 | 1.8 | 3.9 | 20 | 7.6 | 8 | TBA | 3.6 |
| 85BYGH450C-012 | 5.7 | ≤3 | 1.8 | 1.9 | 22 | 10.5 | 4 | TBA | 3.6 |
| 85BYGH450D-002 | 3.2 | ≤4 | 1.8 | 0.8 | 3.5 | 5.5 | 8 | TBA | 1.7 |
| 85BYGH450D-007 | 6.4 | ≤2 | 1.8 | 3.2 | 15 | 4.4 | 8 | TBA | 1.7 |
| 85BYGH350A-001 | 4 | ≤4 | 1.2 | 1 | 4 | 2.3 | TBA | TBA | 1.1 |
| 85BYGH350A-002 | 7.4 | ≤1.75 | 1.2 | 4.25 | 12.3 | 2.3 | TBA | TBA | 1.1 |
| 85BYGH350B-001 | 4.6 | ≤5.8 | 1.2 | 0.8 | 3 | 4.5 | TBA | TBA | 2.32 |
| 85BYGH350B-002 | 10.8 | ≤2 | 1.2 | 5.4 | 23 | 4.5 | TBA | TBA | 2.32 |
| 85BYGH350C-001 | 13 | ≤5.2 | 1.2 | 2.5 | 13.5 | 6.8 | TBA | TBA | 3.3 |
