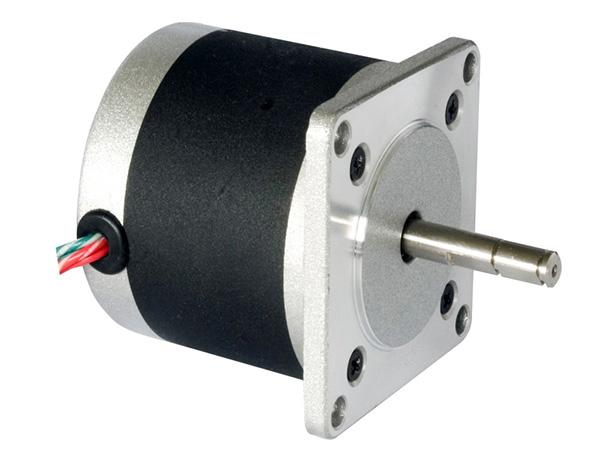

Caractéristiques du moteur
1. Taille NEMA 23 avec un angle de pas de 1,8°
2. Enroulement biphasé et 200 pas par rotation
3. Corps de longueur flexible
4. Large gamme de couple de maintien, notamment de 12500g.cm
5. 8 fils possibles pour les opérations unipolaires et bipolaires
Applications
1. Robotiques
2. Machines-outils
3. Machines automatiques pour la découpe et la jonction des fils
4. Dispositif de contrôle précis des liquides
| Modèle | Tension de phase (V) | Courant de phase (A) | Angle de pas (°) | Résistance de phase (Ω) | Inductance de phase (mH) | Couple de maintien (g.cm) | Nombre de fils conducteurs | Couple de détente (g.cm) | Inertie du rotor (g.cm2) |
| 57BYG001 | 12.2 | ≤0.38 | 1.8 | 32 | 30 | 3000 | 6 | 180 | 57 |
| 57BYG003 | 12 | ≤0.6 | 1.8 | 20 | 18 | 3300 | 6 | 180 | 57 |
| 57BYG006 | 3.96 | ≤1.1 | 1.8 | 3.6 | 3.5 | 3000 | 8 | 180 | 57 |
| 57BYG202 | 12.2 | ≤0.38 | 1.8 | 32 | 30 | 3500 | 6 | 350 | 110 |
| 57BYG220 | 3.3 | ≤1.5 | 1.8 | 2.2 | 8.5 | 5800 | 4 | 350 | 110 |
| 57BYG241 | 1.68 | ≤3 | 1.8 | 0.56 | 1.8 | 6000 | 4 | 350 | 110 |
| 57BYG402 | 12 | ≤0.6 | 1.8 | 20 | 27 | 5800 | 6 | 420 | 135 |
| 57BYG410 | 2.4 | ≤2.4 | 1.8 | 1 | 2 | 6000 | 6 | 420 | 135 |
| 57BYG424 | 3.2 | ≤1 | 1.8 | 3.2 | 5.5 | 4500 | 4 | 420 | 135 |
| 57BYG601 | 12 | ≤0.6 | 1.8 | 20 | 25 | 9000 | 6 | 720 | 200 |
| 57BYG606 | 5.4 | ≤1.5 | 1.8 | 3.6 | 6.2 | 8800 | 6 | 720 | 200 |
| 57BYG621 | 3.96 | ≤2.2 | 1.8 | 1.8 | 6 | 12500 | 4 | 720 | 200 |
| 57BYG100-001 | 2.1 | ≤2 | 1.8 | 1.05 | 4.5 | 1200 | 4 | 950 | 300 |
